Jak podłączyć podwójny włącznik światła z 2 kablami? Praktyczny poradnik


Podłączenie podwójnego włącznika światła to kluczowy element, który pozwala na efektywne zarządzanie oświetleniem w domach i biurach. W artykule przedstawiamy krok po kroku sposób, jak prawidłowo podłączyć ten rodzaj włącznika, aby uniknąć błędów i zagrożeń związanych z elektrycznością. Dowiedz się, jak zidentyfikować przewody, jakie narzędzia będą potrzebne oraz jakie zasady bezpieczeństwa należy przestrzegać podczas pracy. Dzięki naszym wskazówkom, instalacja staje się prosta i bezpieczna!

Jak podłączyć podwójny włącznik światła z 2 kablami? Praktyczny poradnik

Co to jest podwójny włącznik światła?

Podwójny włącznik światła, znany również jako włącznik świecznikowy, to urządzenie, które umożliwia jednoczesne sterowanie dwoma obwodami oświetleniowymi. Jest szczególnie przydatny w przypadku żyrandoli oraz lamp, które posiadają kilka źródeł światła. Dzięki niemu można niezależnie włączać różne sekcje oświetlenia, co przekłada się na lepszą kontrolę atmosfery w pomieszczeniach.

Każdy przycisk w tym włączniku jest zaprojektowany tak, aby odpowiadał za inny obwód. W praktyce spotyka się zazwyczaj trzy zaciski: jeden dla przewodu zasilającego i dwa dla różnych obwodów oświetleniowych. Umożliwia to użytkownikowi włączanie i wyłączanie określonych grup żarówek zgodnie z aktualnymi potrzebami. Taka elastyczność nie tylko podnosi komfort użytkowania, ale także sprzyja oszczędności energii.

Jak podłączyć podwójny włącznik światła z 4 kablami? Instrukcja

Włącznik ten znajduje swoje zastosowanie nie tylko w domach, ale również w biurach i innych przestrzeniach użytkowych, gdzie łatwe zarządzanie oświetleniem jest kluczowe. Należy jednak pamiętać o prawidłowym podłączeniu włącznika, ponieważ ma to fundamentalne znaczenie dla jego wydajności oraz bezpieczeństwa osób korzystających z urządzenia.

Jak działa podwójny włącznik światła?

Podwójny włącznik światła oferuje możliwość niezależnego zarządzania dwoma obwodami elektrycznymi, co w praktyce pozwala na elastyczne dostosowanie oświetlenia w różnych częściach pomieszczenia, na przykład w żyrandolu. Każdy z przycisków odpowiada za kontrolowanie przepływu prądu w osobnym obwodzie. Gdy przycisk zostaje wciśnięty, obwód zamyka się, a energia zasila odbiornik, taki jak żarówka. W sytuacji, gdy przełącznik znajduje się w pozycji wyłączonej, zasilanie zostaje przerwane, a obwód otwarty.

Taki układ składa się z:

  • jednego zacisku dla przewodu zasilającego,
  • dwóch zacisków dla obwodów.

Dzięki intuicyjnej instalacji, podwójne włączniki są nie tylko praktyczne, ale też efektywne energetycznie. Dodatkowo, zwiększają funkcjonalność przestrzeni, co pozwala na łatwe dostosowanie oświetlenia do potrzeb oraz nastrojów użytkowników. Umożliwia to lepsze zarządzanie oświetleniem w sposób odpowiadający naszym indywidualnym preferencjom.

Jakie są różnice między włącznikiem jednobiegunowym a dwubiegunowym?

Włączniki jednobiegunowe i dwubiegunowe różnią się przede wszystkim tym, jak przerywają obwody elektryczne. W przypadku włącznika jednobiegunowego, odłączany jest jedynie przewód fazowy, podczas gdy przewód neutralny pozostaje aktywny. Dzięki temu użytkownicy mogą bezpiecznie włączać i wyłączać urządzenia, takie jak lampy, co znacząco zmniejsza ryzyko porażenia prądem. Taki typ włącznika sprawdza się świetnie w codziennym oświetleniu.

Z kolei włącznik dwubiegunowy przerywa zarówno przewód fazowy, jak i neutralny, co prowadzi do całkowitego odłączenia od źródła zasilania. Takie rozwiązanie znacząco zwiększa bezpieczeństwo, a jest to szczególnie istotne w przypadku sprzętu, który wymaga całkowitej izolacji od energii elektrycznej. W sytuacjach, gdzie kluczowe jest pełne odcięcie zasilania, jak na przykład przy niektórych urządzeniach AGD, włączniki dwubiegunowe stanowią najlepszy wybór.

Jak podłączyć podwójny włącznik światła? Schemat i poradnik

Różnice pomiędzy tymi rodzajami włączników mają wpływ nie tylko na wygodę użytkowania, ale także na bezpieczeństwo oraz zdrowie osób korzystających z urządzeń elektrycznych. Dlatego warto pamiętać o tych aspektach podczas podejmowania decyzji o wyborze odpowiedniego włącznika.

Co zrobić przed przystąpieniem do podłączenia włącznika?

Zanim przystąpisz do podłączenia włącznika, niezwykle istotne jest zachowanie zasad bezpieczeństwa. Zacznij od odłączenia zasilania w obwodzie – wystarczy wyłączyć odpowiedni bezpiecznik w skrzynce rozdzielczej lub wyłącznik nadprądowy. Po tym kroku warto potwierdzić, że prąd nie płynie, używając do tego miernika elektrycznego.

Kiedy masz już pewność, że zasilanie zostało wyłączone, przygotuj wszystkie potrzebne narzędzia i materiały. Wśród nich powinny się znaleźć podstawowe przyrządy, takie jak:

  • śrubokręty,
  • ściągacz izolacji,
  • kostki elektryczne, na przykład złącza WAGO.

Dobra izolacja przewodów jest kluczowa dla bezpieczeństwa Twoich połączeń. Niezwykle pomocne może być również zapoznanie się z schematem podłączenia włącznika, co znacznie ułatwi prawidłowe rozplanowanie kabli. Przed przystąpieniem do demontażu starego włącznika dokładnie zidentyfikuj przewody w instalacji elektrycznej. W razie wątpliwości warto skonsultować się z fachowcem, aby uniknąć wszelkich błędów.

Gdy uporasz się z tymi krokami, możesz przejść do demontażu starego włącznika i zamontować nowy.

Jakie narzędzia i materiały są potrzebne do podłączenia włącznika podwójnego?

Aby poprawnie zainstalować podwójny włącznik, potrzebujesz kilku podstawowych narzędzi oraz materiałów. Przygotuj poniższe elementy:

  • Śrubokręty: zarówno płaski, jak i krzyżakowy będą niezbędne do demontowania i montowania włącznika,
  • Kombinerki: dzięki nim łatwiej podejmiesz się cięcia oraz formowania przewodów,
  • Ściągacz izolacji: idealny do usuwania izolacji z końcówek przewodów,
  • Miernik elektryczny: umożliwi sprawdzenie, czy nie ma napięcia przed rozpoczęciem pracy,
  • Kostki elektryczne: niezbędne do łączenia przewodów; kostki WAGO są szczególnie polecane ze względu na swoją prostotę,
  • Izolacja elektryczna: chroni miejsca połączeń przewodów,
  • Puszka montażowa: powinna być wymieniona, jeśli obecna jest uszkodzona lub nieodpowiednia,
  • Poziomnica: pomoże w precyzyjnym zamontowaniu włącznika,
  • Nowy włącznik podwójny: upewnij się, że wybrany model odpowiada parametrom Twojej instalacji,
  • Przewody elektryczne: mogą być przydatne do wymiany uszkodzonych fragmentów,
  • Ramka i śruby mocujące: służą do stabilizacji włącznika w puszce.

Dodatkowo, nie zapomnij o rękawicach ochronnych i okularach, które zapewnią komfort i bezpieczeństwo podczas pracy z instalacją elektryczną.

Jak podłączyć podwójny włącznik światła? Praktyczny poradnik

Jakie są zasady bezpieczeństwa podczas podłączania włącznika?

Podczas podłączania włącznika niezwykle ważne jest przestrzeganie zasad bezpieczeństwa, aby uniknąć potencjalnych zagrożeń, takich jak porażenie prądem. Oto kilka kluczowych wytycznych, które mogą Ci się przydać:

  1. zawsze najpierw wyłącz zasilanie w obwodzie, nad którym zamierzasz pracować. Możesz to zrobić, wyłączając odpowiedni wyłącznik nadprądowy lub odkręcając bezpiecznik,
  2. przed rozpoczęciem jakichkolwiek działań, sprawdź napięcie za pomocą miernika elektrycznego, aby upewnić się, że nie ma prądu,
  3. sięgaj po narzędzia z izolowanymi rękojeściami; to znacząco redukuje ryzyko porażenia,
  4. staraj się unikać pracy w wilgotnym otoczeniu, ponieważ zwiększa to ryzyko związane z elektrycznością,
  5. zanim przystąpisz do pracy, sprawdź, czy przewody są w dobrym stanie. Ich uszkodzenie może prowadzić do poważnych awarii,
  6. używaj tylko atestowanych elementów instalacyjnych, co zapewni zarówno jakość, jak i bezpieczeństwo użytkowania,
  7. podłączaj przewody zgodnie z ich kolorami oraz oznaczeniami, co jest niezbędne dla prawidłowego działania instalacji,
  8. starannie dokręcaj śruby mocujące włącznika, pamiętając jednak, aby nie przekręcać ich, by nie uszkodzić elementów,
  9. po zakończeniu pracy dokładnie zweryfikuj poprawność podłączenia oraz działanie włącznika, aby zapewnić jego właściwą funkcjonalność,
  10. w przypadku wątpliwości bądź braku doświadczenia w zakresie instalacji elektrycznych, warto skonsultować się z wykwalifikowanym elektrykiem.

Pamiętaj, że przestrzeganie tych zasad jest kluczem do twojego bezpieczeństwa.

Jak podłączyć włącznik światła podwójny? Praktyczny przewodnik

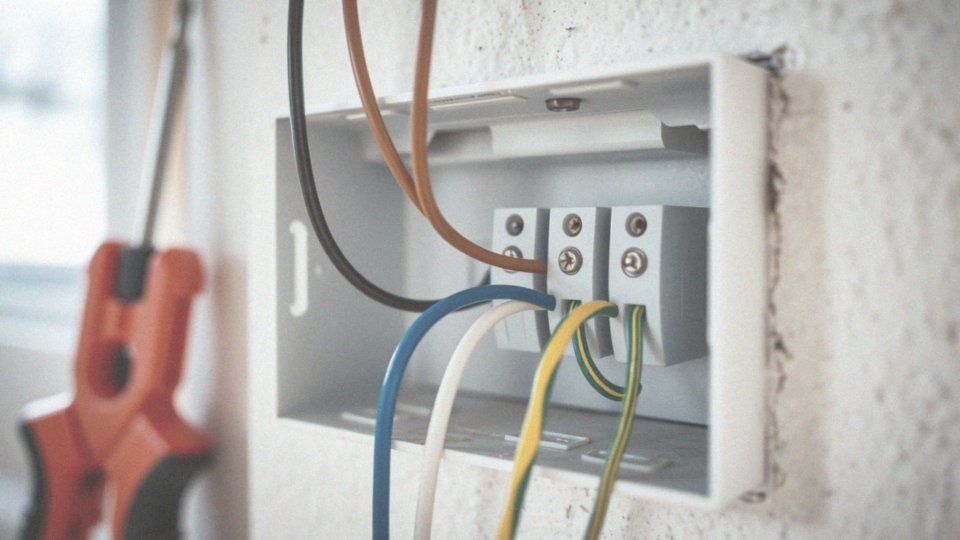

Jak zidentyfikować różne przewody w instalacji elektrycznej?

Jak zidentyfikować różne przewody w instalacji elektrycznej?

Aby skutecznie rozpoznać różne przewody w systemie elektrycznym, warto zwrócić uwagę na kolory izolacji kabli. W nowoczesnych instalacjach jednofazowych przewód fazowy (L) zazwyczaj ma odcień:

  • brązowy lub czarny,
  • neutralny przewód (N) jest niebieski,
  • przewód ochronny (PE), stosowany do celów uziemienia, ma charakterystyczny zielono-żółty kolor.

Należy jednak pamiętać, że w starszych systemach kolory mogą być inne, co wymaga szczególnej uwagi. W takich przypadkach z pomocą przychodzi miernik elektryczny, który jest nieoceniony, zwłaszcza gdy oznaczenia są niewyraźne lub nietypowe. Identyfikacja przewodów powinna opierać się zarówno na kolorach, jak i na schemacie sieci, co jest kluczowe dla bezpieczeństwa całego układu.

Ważne jest również, aby unikać kontaktu z żywymi przewodami, a w trakcie pracy z elektrycznością przestrzegać wszystkich zasad bezpieczeństwa. Regularne kontrole oraz wymiana starych przewodów są niezbędne, aby zapewnić bezpieczeństwo i niezawodność całej instalacji.

Jakie oznaczenia mają zaciski na podwójnym włączniku?

Zaciski na podwójnym włączniku są oznaczone literami L, L1 oraz L2, co ułatwia ich podłączanie. Oznaczenie L, które często jest przedstawiane jako strzałka wskazująca do wewnątrz, wskazuje na miejsce przeznaczone dla przewodu fazowego. Z kolei zaciski L1 i L2, zazwyczaj oznaczone strzałkami skierowanymi na zewnątrz, służą do przyłączenia przewodów do różnych sekcji oświetleniowych.

Warto również zauważyć, że niektóre modele włączników mogą posiadać dodatkowe oznaczenia, dlatego zawsze warto sięgnąć po instrukcję producenta. W przypadku nietypowych modeli układy zacisków mogą się różnić, co podkreśla znaczenie ich poprawnej identyfikacji. Rozumienie tych oznaczeń oraz kierunków podłączenia jest niezwykle istotne.

Podłączenie włącznika światła podwójnego – krok po kroku

Prawidłowy montaż zapewnia nie tylko efektywność, ale także bezpieczeństwo użytkowników.

Jak podłączyć przewód zasilający do podwójnego włącznika?

Aby prawidłowo podłączyć przewód zasilający do podwójnego włącznika, najpierw upewnij się, że zasilanie jest wyłączone. Możesz to zrobić, odkręcając odpowiedni bezpiecznik lub wyłącznik w swojej skrzynce rozdzielczej.

Do zacisku oznaczonego literą L lub strzałką, która pokazuje kierunek wprowadzenia przewodu, podłącz przewód fazowy. Zazwyczaj jest to przewód brązowy lub czarny. Użyj wkrętaka, aby odkręcić śrubę mocującą, następnie włóż przewód do zacisku i dokładnie go dokręć, co zapewni solidne połączenie. Upewnij się, że przewód nie ma luzu, ponieważ to może prowadzić do niebezpiecznych sytuacji elektrycznych.

Jak podłączyć włącznik podwójny? Praktyczny poradnik krok po kroku

Następnie podłącz przewody L1 i L2 do właściwych zacisków, dbając o to, aby każdy z nich był przypisany do odpowiedniego przewodu. Po zakończeniu instalacji warto jeszcze raz sprawdzić wszystkie połączenia, aby upewnić się, że są prawidłowe i dobrze zamocowane. Dopiero po tym kroku możesz włączyć zasilanie. Tak przeprowadzone połączenie będzie zarówno bezpieczne, jak i funkcjonalne.

Jak poprawnie łączyć przewody w instalacji?

Aby skutecznie łączyć przewody w instalacji elektrycznej, warto sięgnąć po kostki elektryczne lub złączki WAGO. Te akcesoria nie tylko zwiększają bezpieczeństwo, ale także gwarantują trwałość połączeń. Zanim jednak zaczniesz, przygotuj się do pracy. Na początek usuń izolację z końcówek przewodów, najlepiej korzystając ze ściągacza, aby uzyskać odpowiednią długość.

Pamiętaj, aby łączenia były zgodne z kolorami:

  • faza – przewód fazowy łącz z fazowym,
  • neutralny – przewód neutralny łącz z neutralnym,
  • ochronny – przewód ochronny łącz z ochronnym.

W przypadku mechanicznego łączenia, takiego jak skręcanie, upewnij się, że przewody są solidnie ze sobą splecione. Następnie starannie je zaizoluj taśmą izolacyjną, co pomoże uniknąć zwarć. Ważne jest również, aby sprawdzić kondycję przewodów; uszkodzone lub przestarzałe żyły miedziane mogą prowadzić do niebezpiecznych sytuacji. Przestrzeganie zasad skutecznego łączenia przewodów przyczynia się do długotrwałego użytkowania oraz bezpiecznego działania instalacji elektrycznej.

Jakie przewody powinny być użyte do podłączenia lampy na dwa włączniki?

Aby połączyć lampę z dwoma włącznikami, będziesz potrzebować przewodów trzyżyłowych. Jeśli Twoja lampa ma dwie sekcje żarówkowe, konieczne będzie poprowadzenie od włącznika dwóch przewodów fazowych do lampy. Przewód trzyżyłowy składa się z trzech żył:

  • fazowej (brązowa lub czarna),
  • neutralnej (niebieska),
  • ochronnej (zielono-żółta).

Podłącz przewód fazowy do zacisku oznaczonego literą L w podwójnym włączniku, a pozostałe dwa przewody fazowe umieść w zaciskach L1 i L2. W ten sposób będziesz mógł niezależnie włączać obie sekcje lampy. Nie zapomnij również o właściwym podłączeniu przewodu neutralnego oraz ochronnego, co zagwarantuje bezpieczeństwo całej instalacji elektrycznej. Staranny dobór przewodów i ich prawidłowe podłączenie umożliwią efektywne i bezpieczne zarządzanie oświetleniem. Pamiętaj, aby przekładać te działania zgodnie z obowiązującymi normami instalacyjnymi oraz wybierać materiały o odpowiednich parametrach technicznych.

Włącznik podwójny jak podłączyć? Praktyczny poradnik krok po kroku

Jak przygotować instalację do podłączenia żyrandola na dwa włączniki?

Aby prawidłowo zainstalować żyrandol z dwoma włącznikami, najpierw upewnij się, że z sufitu wychodzą odpowiednie przewody: neutralny (N), ochronny (PE) oraz dwa fazowe (L1 i L2). Oto kilka kluczowych kroków do wykonania:

  1. sprawdź stan puszki montażowej. Jeśli dostrzeżesz jakieś uszkodzenia, konieczna będzie jej wymiana. Puszka musi być dostosowana do montażu włączników oraz żyrandola,
  2. w sytuacji, gdy masz instalację dwuprzewodową bez przewodu ochronnego, warto pomyśleć o jej modernizacji. Taki krok znacznie zwiększa bezpieczeństwo całej instalacji,
  3. rozdziel przewody. Ważne jest, aby żyrandol był podłączony tak, aby każdy z dwóch punktów świetlnych mógł pracować niezależnie. Pozwoli to na osobne włączanie poszczególnych sekcji, co znacznie poprawia funkcjonalność oświetlenia,
  4. stosuj przewody o właściwych parametrach technicznych. To zapewni nie tylko ich trwałość, ale także bezpieczeństwo całej instalacji,
  5. upewnij się, że instalacja spełnia aktualne normy bezpieczeństwa. Dzięki temu znacznie zminimalizujesz ryzyko porażenia prądem.

Jeśli masz jakiekolwiek wątpliwości, warto zasięgnąć porady specjalisty. Przestrzegając tych kroków, będziesz mógł właściwie przygotować instalację pod kątem podłączenia żyrandola do dwóch włączników.

Włącznik światła podwójny – schematy podłączenia i montażu

Jak podłączyć lampę sufitową na dwa włączniki?

Podłączenie lampy sufitowej z dwoma włącznikami wymaga starannego przygotowania instalacji elektrycznej. Po wyciągnięciu przewodów z sufitu powinnyśmy zobaczyć trzy żyły:

  • neutralną (N),
  • ochronną (PE),
  • dwa fazowe (L1 i L2).

Neutralny i ochronny przewód łączymy z odpowiednimi zaciskami lampy, natomiast dwa przewody fazowe podłączamy do zacisków odpowiadających za poszczególne sekcje lampy. Dzięki temu, możliwe jest niezależne włączanie i wyłączanie różnych części oświetlenia. Zazwyczaj zaciski są odpowiednio oznaczone, co ułatwia podłączenie. Przewód zasilający (N) trafia do zacisku oznaczonego „N”, a przewody fazowe (L1 i L2) łączymy z zaciskami przeznaczonymi dla różnych żarówek. Zdecydowanie istotne jest, aby upewnić się, że wszystkie połączenia są solidne, a przewody odpowiednio zaizolowane.

Przed rozpoczęciem jakiejkolwiek pracy dokładnie wyłącz zasilanie w obwodzie. Warto również sięgnąć po miernik elektryczny, aby potwierdzić, że w przewodach nie ma napięcia. Po zakończeniu podłączenia sprawdź, czy wszystkie przewody są mocno zamocowane oraz czy nie występują żadne luzy. To niezwykle ważne dla zapewnienia bezpieczeństwa użytkowania lampy sufitowej.

Jakie są często spotykane błędy przy podłączaniu włącznika podwójnego?

Jakie są często spotykane błędy przy podłączaniu włącznika podwójnego?

Podłączenie podwójnego włącznika wymaga staranności, gdyż błędy w tej kwestii mogą prowadzić do poważnych problemów z systemem elektrycznym. Na przykład, jeśli przewody zostaną pomylone, a przewód fazowy trafi do zacisku neutralnego, mogą wystąpić niebezpieczne zwarcia. Zobacz najczęściej popełniane błędy:

  • słabe dokręcenie śrub mocujących w zaciskach,
  • niewłaściwe łączenie przewodów ochronnych z neutralnymi,
  • ignorowanie wyłączenia zasilania przed pracami,
  • uszkodzenie izolacji przewodów w trakcie ściągania,
  • niewłaściwe umiejscowienie włącznika w puszce,
  • łączenie kabli na skrętkę bez zastosowania odpowiednich złączek,
  • niezamocowanie włącznika w puszce,
  • brak przewodu ochronnego,
  • utrudnione ułożenie przewodów w puszce z powodu zbyt dużej ich liczby.

Aby uniknąć tych trudności, warto korzystać z rzetelnych schematów podłączenia. W razie wątpliwości lepiej skonsultować się z ekspertem, co zapewni bezpieczeństwo i bezproblemowe działanie instalacji elektrycznej.

Wyłącznik podwójny – jak podłączyć dwie lampy do jednego włącznika?

Jakie są standardy podłączenia włącznika podwójnego?

Jakie są standardy podłączenia włącznika podwójnego?

Podłączenie podwójnego włącznika to niezwykle istotny element, który wpływa na bezpieczeństwo użytkowania oraz efektywność systemu elektrycznego. Oto najważniejsze etapy:

  • przewód fazowy, oznaczony literą L, należy złączyć z zaciskiem pokazującym tę literę lub strzałką skierowaną do wnętrza włącznika,
  • przewody wyjściowe oznaczone jako L1 oraz L2 powinny być umieszczone w odpowiednich zaciskach, co pozwoli na samodzielne sterowanie dwoma odrębnymi obwodami oświetleniowymi,
  • przewód neutralny (N) musi być zintegrowany z przewodem neutralnym w danym obwodzie, co zapewnia bezpieczny powrót prądu do źródła zasilania,
  • przewód ochronny (PE) powinien być odpowiednio uziemiony i połączony z przewodem ochronnym w instalacji, co wzmocni nasze bezpieczeństwo,
  • każde połączenie powinno spełniać aktualne normy oraz przepisy dotyczące bezpieczeństwa,
  • korzystanie z materiałów certyfikowanych przez uznanych producentów, takich jak włączniki elektryczne, zapewnia niezawodność całej instalacji.

Pamiętajmy, że podczas pracy z elektrycznością kluczowym elementem jest przestrzeganie zasad bezpieczeństwa. Zawsze należy wyłączać zasilanie przed przystąpieniem do jakichkolwiek działań. Starannie wykonane połączenia oraz zgodność ze standardami instalacyjnymi zapewniają bezpieczeństwo oraz długotrwałe, sprawne działanie systemu oświetleniowego.
